Vlakke plaat collector TS330M
Voordelen TS 330M
- Warmwaterbereiding met zonne-energie ook ter ondersteuning van het verwarmen van water
- Speciaal ontwikkeld voor dwars montage - bijzonder geschikt voor daken met dakkapellen, balkons, gevels en platte daken
- Consistente kwaliteit door moderne productieprocessen en kwaliteitsborging op het hoogste niveau
- Snelle afschrijving dankzij een goede prijs-prestatieverhouding
- Soldeerloze collector verbindingen garanderen een snelle, eenvoudige en veilige installatie.
- De diepgetrokken opvangbak van zeewaterbestendige aluminium-magnesiumlegering is licht en toch zeer stabiel
- Meander buizen van koper zorgen voor een hoge thermische geleidbaarheid en een korte responstijd
- Consistent hoge prestaties gedurende vele jaren dankzij de unieke mechanische verbinding tussen meander en absorber
- Hagel geteste glazen afdekking van 4 mm dik, speciaal gehard zonne-veiligheidsglas (EN ISO 9806 norm)
Beschrijving
Zonnecollector TS 330 M De zonnecollector voor horizontale installatie
De TS 330 M is een thermische vlakke plaat dwars collector geschikt voor horizontale installatie.
De dwars zonneboiler TS 330 M is speciaal ontwikkeld voor bevestiging op zadeldaken met dakkapellen, op balkons, gevels of op platte daken (hoge gebouwen). Dwars montage maakt niet alleen optimaal gebruik van bestaande oppervlakken mogelijk, maar verhoogt ook de aerodynamica bij montage op een dak. Bovendien heeft deze collector dezelfde krachtige eigenschappen als de zonnecollector TS 300 en is daarom perfect voor warmwaterbereiding en verwarmingsondersteuning.

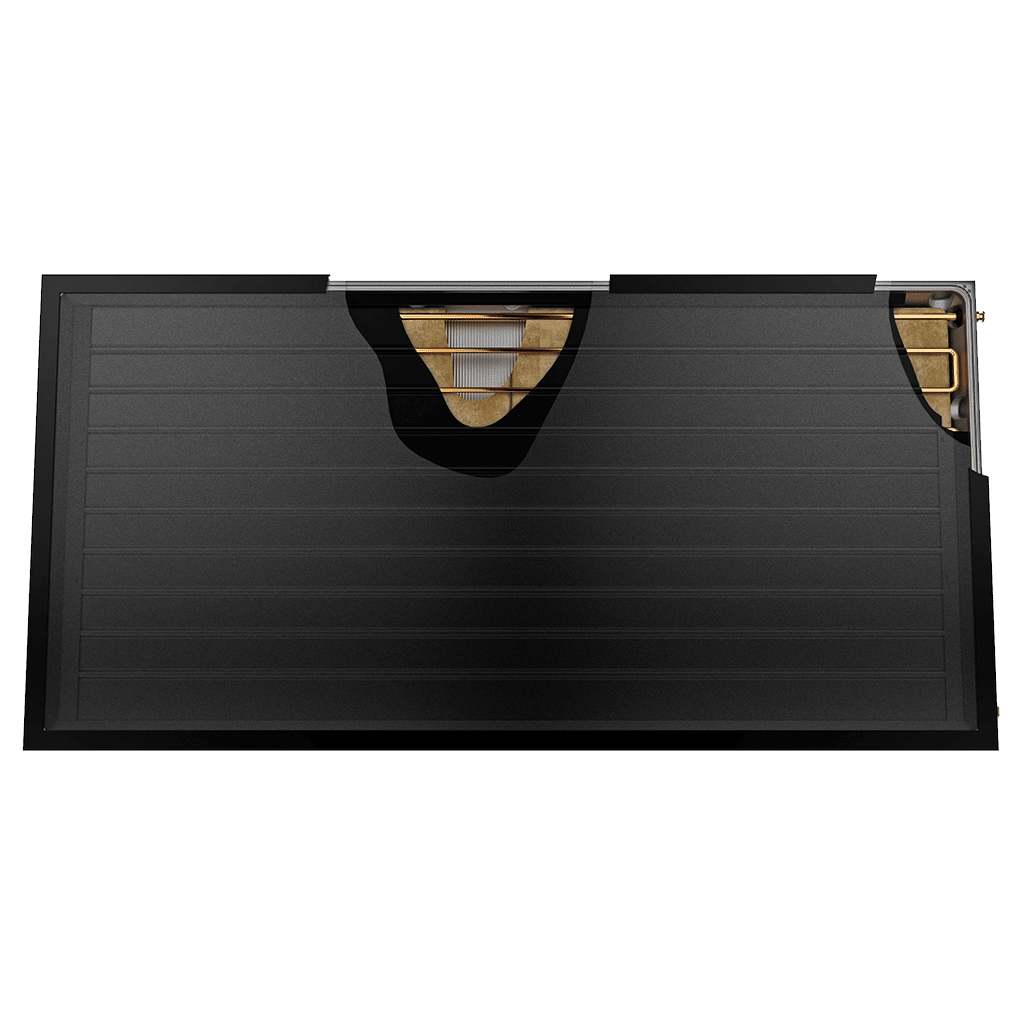

Deze krachtige dwars collector bestaat uit een compact gevormde, diepgetrokken bak van 0,8 mm dikke aluminium-magnesiumlegering, waaraan het veiligheidsglas is bevestigd door een frame van geanodiseerd aluminium. De absorber is voorzien van een zeer selectieve coating van een aluminium oxide legering en wordt via een speciale verbindingstechniek met de interne meander leiding verbonden. Dankzij soldeerloze flensverbindingen is een snelle en veilige verbinding met het zonnecircuit gegarandeerd.
Voor zonne-energiesystemen met circulatiepomp kunnen maximaal 5 TS330 M-collectoren in serie worden geschakeld.
Specificaties

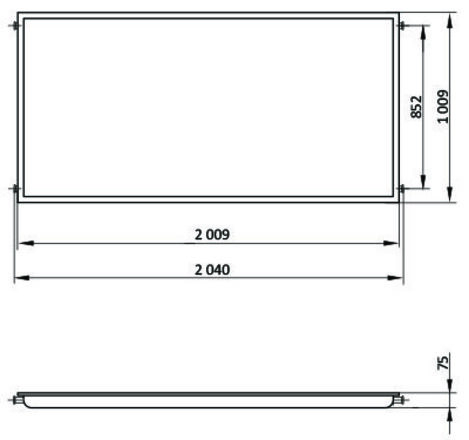

| Afmetingen | 1009 x 2009 x 75 mm |
| Oppervlakte | 2,03 m2 |
| Absorptiegebied | 1,78 m2 |
| Diafragmagebied | 1,78 m2 |
| Verbindende dimensie | 2.040 mm |
| Gewicht | 36,5 kg |
| Vloeibare inhoud | 1,50 liter |
| Maximale overdruk van warmteoverdrachtsvloeistof | 600 kPa |
| Aanbevolen stroomsnelheid van warmteoverdrachtsvloeistof | 30-100 l/u per collector |
| Aansluitklemmen | • wartelmoeren 3/4″ • flens ø26 mm • Cu-buizen ø18×0,8 mm |
| Behuizing van de temperatuursensor | voor sensor ø6 mm |
| Dekglas | zonnebeveiliging, dikte 4 mm |
| Collectorbehuizing | geperst uit niet-corroderend Al-Mg-plaatwerk |
| Thermische isolatie | mineraal, dikte 40 mm |
| Selectieve conversielaag | ALOx (zwart) |
| Zonne-absorptievermogen en AM1.5 | 95% |
| Thermische emissiviteit e 82°C | 13% ALOx |
| Optische efficiëntie | 81% |
| Aanbevolen bedrijfstemperatuur | onder 100°C |
| Stagnatietemperatuur (1000 W/m 2 , 30°C) | 189°C |
| Max. collectorvermogen (1000 W/ m2 ) | 1.435 watt |
