Vlakke plaat collector TS 300
Voordelen TS 300 vlakke plaatcollector
- Warm water met zonne-energie, ook ter ondersteuning van de verwarming
- Moderne productieprocessen en kwaliteitsborging op het hoogste niveau beloven een constante kwaliteit
- Licht en stabiel ontwerp dankzij een diepgetrokken opvangbak van zeewaterbestendige aluminium-magnesiumlegering
- Snelle afschrijving dankzij een goede prijs-prestatieverhouding
- Meander buizen van koper zorgen voor een korte responstijd en een hoge thermische geleidbaarheid
- Consistent hoge prestaties gedurende tientallen jaren dankzij unieke absorbeer technologie (mechanische verbinding van meander en absorber)
- Hagel geteste glazen afdekking van 4 mm dik, speciaal gehard zonne-veiligheidsglas (EN ISO 9806 norm)
- Soldeerloze collector verbindingen garanderen een snelle, eenvoudige en veilige installatie.
Beschrijving
De Zonnecollector TS 300 De vlakke plaatcollector voor één- en meergezinswoningen

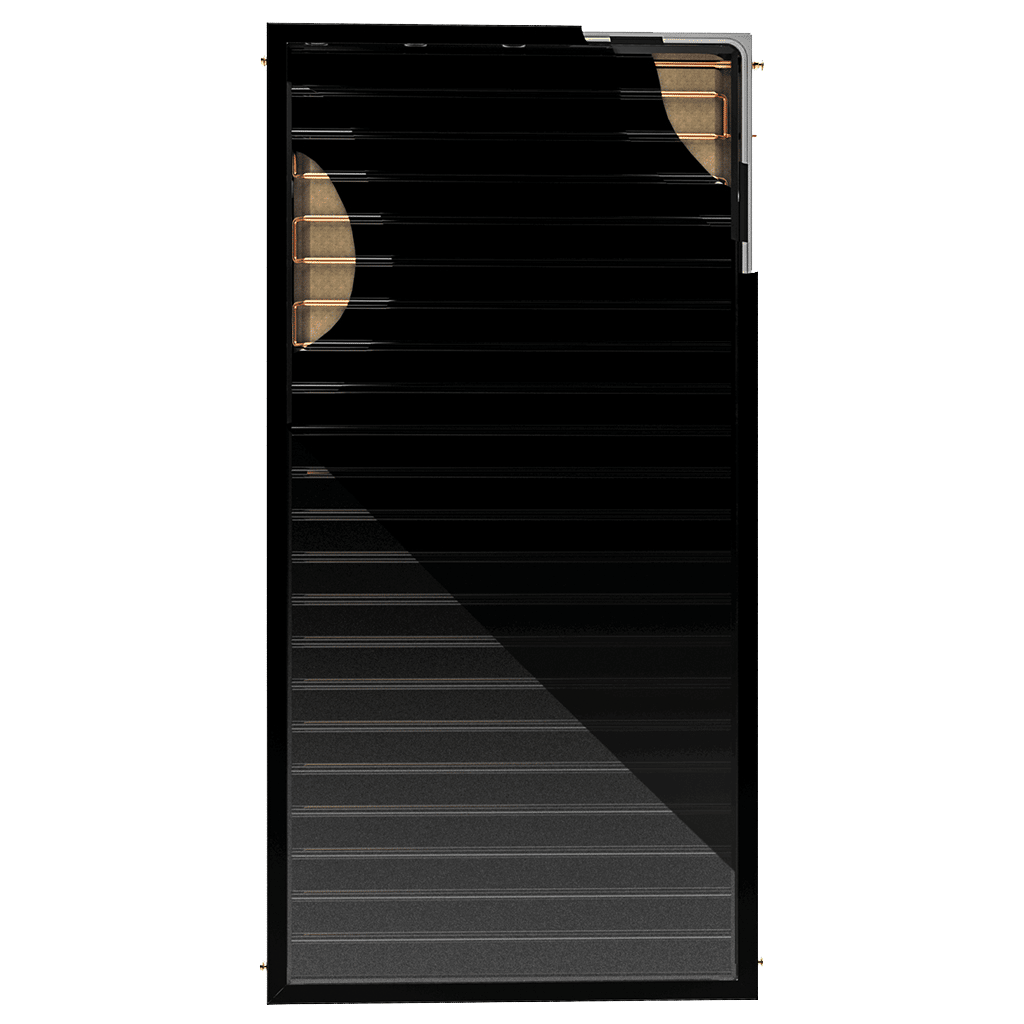

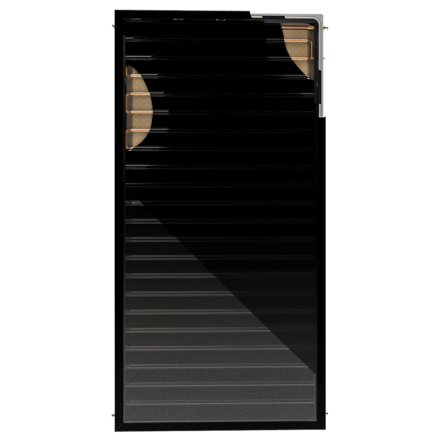

De TS 300 is een thermische vlakke plaatcollector met een hoog vermogen geschikt voor verticale installatie.
Waar veel vermogen nodig is, kan de toepassing van de TS 300 collector qua kosten & baten optimaal renderen. Een perfect design gekoppeld aan de nieuwste technologieën maakt deze collector uniek. Door zijn aanzienlijke prestaties is dit type collector bijzonder geschikt voor gebruik bij het verwarmen van huishoudelijk water en het ondersteunen van de verwarming.
De TS 300 zonneboiler bestaat uit een compact gevormde, diepgetrokken bak van een 0,8 mm dikke aluminium-magnesiumlegering, waaraan het veiligheidsglas is bevestigd door een frame van geanodiseerd aluminium. De volledige absorber is aan de binnenkant van het paneel bedekt met een zeer selectieve aluminiumoxide legering. Deze absorber is met behulp van speciale vorm technologie verbonden met de interne meander leidingen. De soldeerloze flensverbindingen garanderen een snelle en veilige verbinding met het zonnecircuit.
Het TS 300 zonne-energiesysteem met circulatiepomp kan tot maximaal 10 collectoren in serie worden geschakeld.
Specificaties
| Vlakke thermische collector TS300 | |
|---|---|

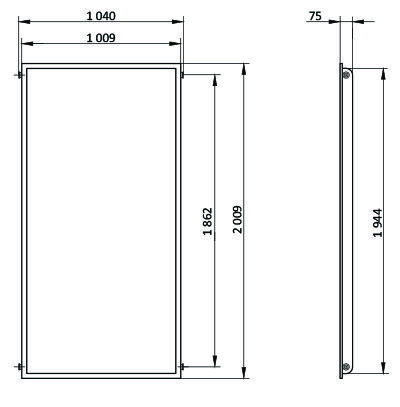

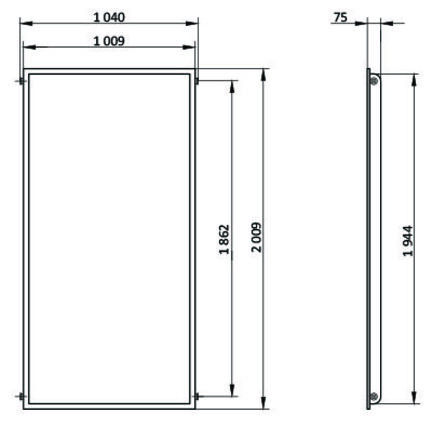

| Afmetingen | 2009 x 1009 x 75 mm |
| Oppervlakte | 2.031 m2 |
| Absorptiegebied | 1,78 m2 |
| Diafragmagebied | 1,78 m2 |
| Verbindende dimensie | 1.040 mm |
| Gewicht | 36,1 kg |
| Vloeibare inhoud | 1,57 liter |
| Maximale overdruk van warmteoverdrachtsvloeistof | 600 kPa |
| Aanbevolen stroomsnelheid van warmteoverdrachtsvloeistof | 30-100 l/u per collector |
| Aansluitklemmen | • wartelmoeren 3/4″ • flens ø26mm • Cu-buizen ø18×0,8mm |
| Behuizing van de temperatuursensor | voor sensor ø6 mm |
| Dekglas | zonnebeveiliging, dikte 4 mm |
| Collectorbehuizing | geperst uit niet-corroderend Al-Mg-plaatwerk |
| Thermische isolatie | mineraal, dikte 40 mm |
| Selectieve conversielaag | ALOx (zwart) |
| Zonne-absorptievermogen en AM1.5 | 95% |
| Thermische emissiviteit e 82°C | 13% ALOx |
| Optische efficiëntie | 81% |
| Aanbevolen bedrijfstemperatuur | onder 100°C |
| Stagnatietemperatuur (1000 W/m 2 , 30°C) | 190°C |
| Max. collectorvermogen (1000 W/ m2 ) | 1.444 watt |
