Krachtige vacuüm Vlakkeplaat collector TS400
Voordelen TS400
- Eén van de weinige krachtige vacuüm-vlakplaatcollectoren ter wereld: vrijwel geen warmteverlies en geen condensvorming
- Hogere prestaties, ook in de winter bij koude temperaturen
- Verwarmingswaterondersteuning met zonne-energie
- Moderne productieprocessen en kwaliteitsborging op het hoogste niveau beloven een consistente kwaliteit
- De diepgetrokken opvangbak van zeewaterbestendige aluminium-magnesiumlegering is licht en toch zeer stabiel
- Meanderbuizen van koper zorgen voor een hoge thermische geleidbaarheid en een korte responstijd
- Een uitstekende absorbeertechnologie door de mechanische verbinding van meander en absorber zorgen decennialang voor consistent hoge prestatiewaarden
- De glazen afdekking van 4 mm dik, speciaal gehard solar-veiligheidsglas is hagel getest volgens de norm EN ISO 9806.
- Soldeerloze collectorverbindingen garanderen een snelle, eenvoudige en veilige installatie.
Beschrijving
Zonnecollector TS 400 De krachtige vlakke plaatcollector met vacuümisolatie
De Hargassner TS 400 is een zeer efficiënte thermische vacuüm-vlakkeplaatcollector ontworpen is voor verticale installatie.
De TS 400 vacuüm-vlakke plaatcollector werkt dankzij zijn speciale onderdruk isolatie bijzonder efficiënt en is daardoor zeer geschikt voor verwarmingsondersteuning en proceswarmte. Bovendien ontstaat er door het vacuüm geen condensatie in de collector, ook niet bij lage temperaturen. Dankzij de krypton-edelgas vulling levert deze zonnecollector ook bij lage temperaturen een vergelijkbaar hoog vermogen.

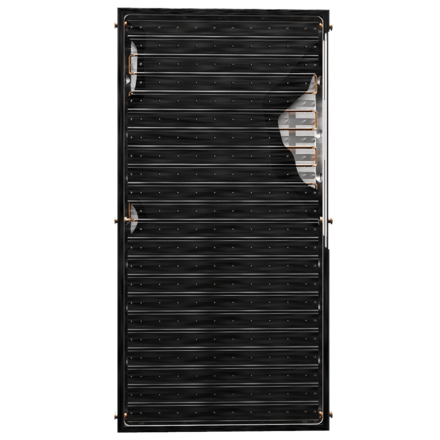

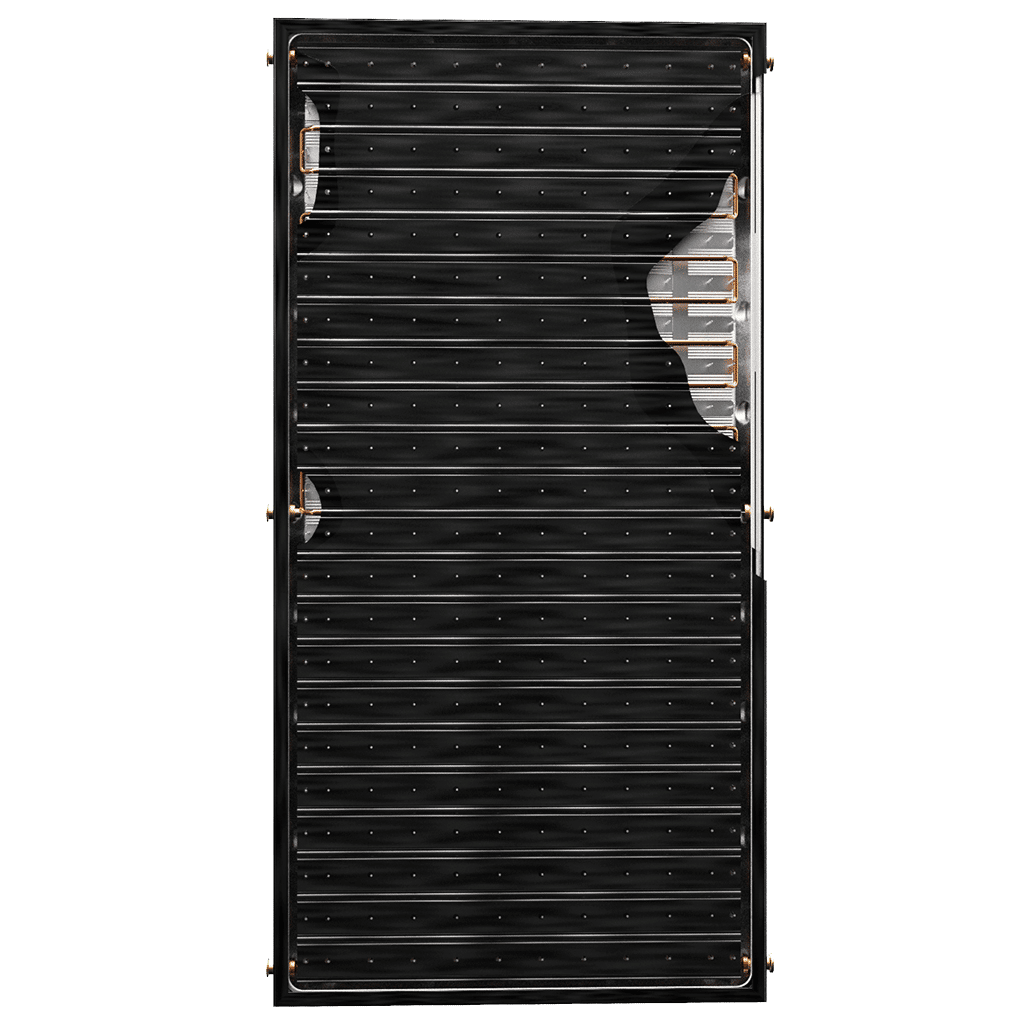

De zonneboiler bestaat uit een compact gevormde, diepgetrokken bak van een 1,3 mm dikke aluminium-magnesiumlegering, waaraan het veiligheidsglas is bevestigd door een frame van geanodiseerd aluminium. De absorber over het volledige oppervlak is gecoat met een zeer selectieve aluminiumoxide legering en met behulp van een speciale vorm technologie verbonden met de interne meander leidingen. De soldeerloze flensverbindingen garanderen een snelle en veilige verbinding met het zonnecircuit en de vacuüm leiding. Door de geëvacueerde collector te vullen met kryptongas kan een prestatieverbetering van 10% worden bereikt. De TS400 is volledig hermetisch afgesloten, waardoor uitermate geschikt voor gebieden met een hoge luchtvervuiling (industriegebieden) en gebieden met een zeewater klimaat.
Voor zonne-energiesystemen met een circulatiepomp kunnen maximaal 10 collectoren in serie worden geschakeld.
Specificaties

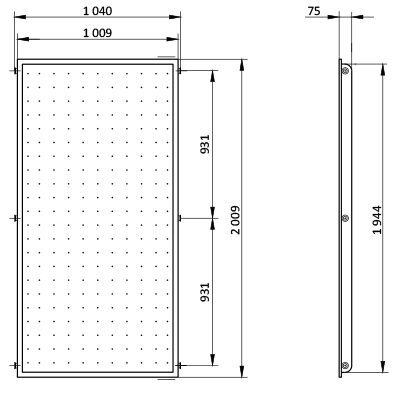

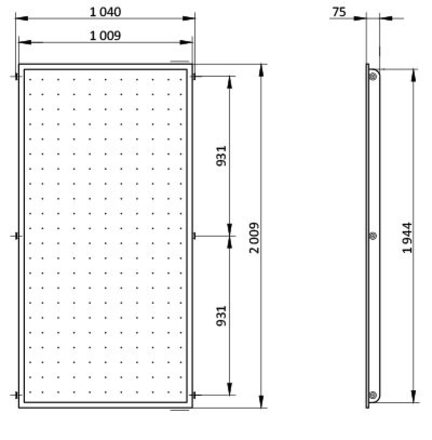

| Afmetingen | 2009 x 1009 x 75 mm |
| Oppervlakte | 2,03 m2 |
| Absorptiegebied | 1,70 m2 |
| Diafragmagebied | 1,84 m2 |
| Verbindende dimensie | 1.040 mm |
| Gewicht | 45,3 kg |
| Vloeibare inhoud | 1,57 liter |
| Maximale overdruk van warmteoverdrachtsvloeistof | 600 kPa |
| Aanbevolen stroomsnelheid van warmteoverdrachtsvloeistof | 30-100 l/u per collector |
| Aansluitklemmen | geflensd ø40mm |
| Behuizing van de temperatuursensor | voor sensor ø6 mm |
| Dekglas | zonnebeveiliging, dikte 4 mm |
| Collectorbehuizing | geperst uit niet-corroderend Al-Mg-plaatwerk |
| Thermische isolatie | vacuüm (100 Pa) |
| Selectieve conversielaag | ALOx (zwart) |
| Zonne-absorptievermogen en AM1.5 | 95% |
| Thermische emissiviteit e 82°C | 13% ALOx |
| Optische efficiëntie | 81% |
| Aanbevolen bedrijfstemperatuur | boven 100°C |
| Stagnatietemperatuur (1000 W/m 2 , 30°C) | 224°C |
| Max. collectorvermogen (1000 W/ m2 ) | 1.457 watt |
